DN1200大口徑電動蝶閥D941W-1選型指南及執行機構配置詳解
[ 2026-06-03 ]

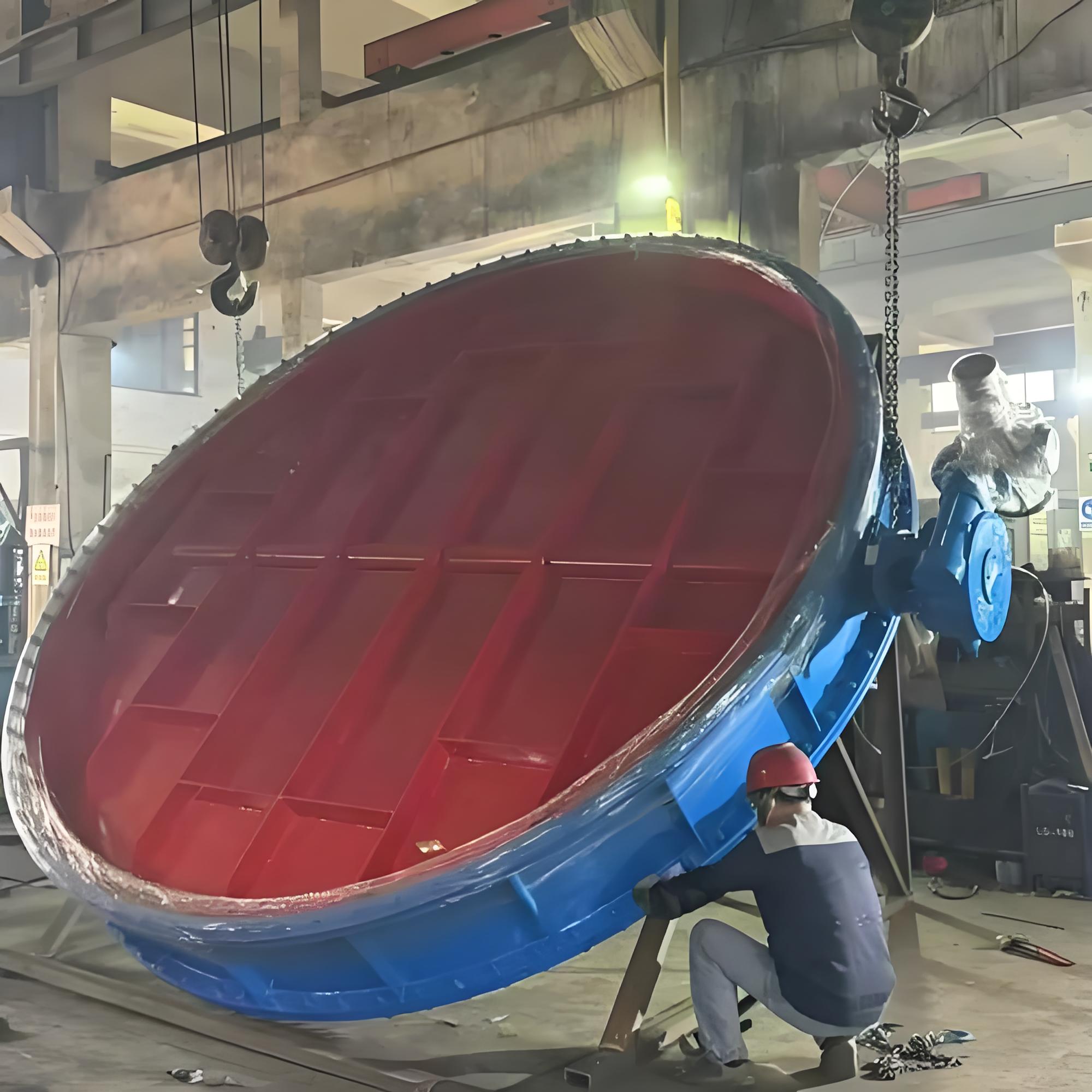

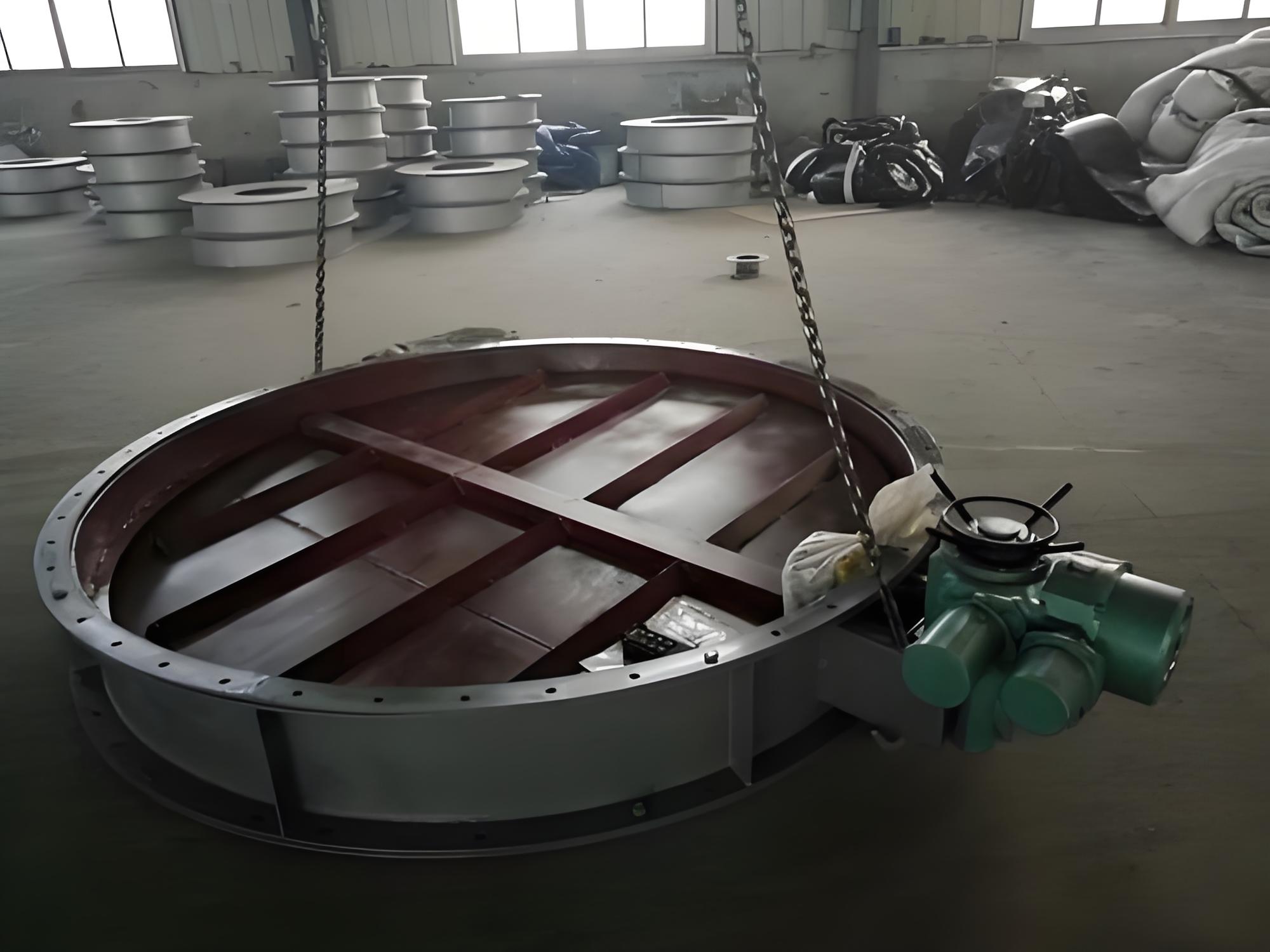

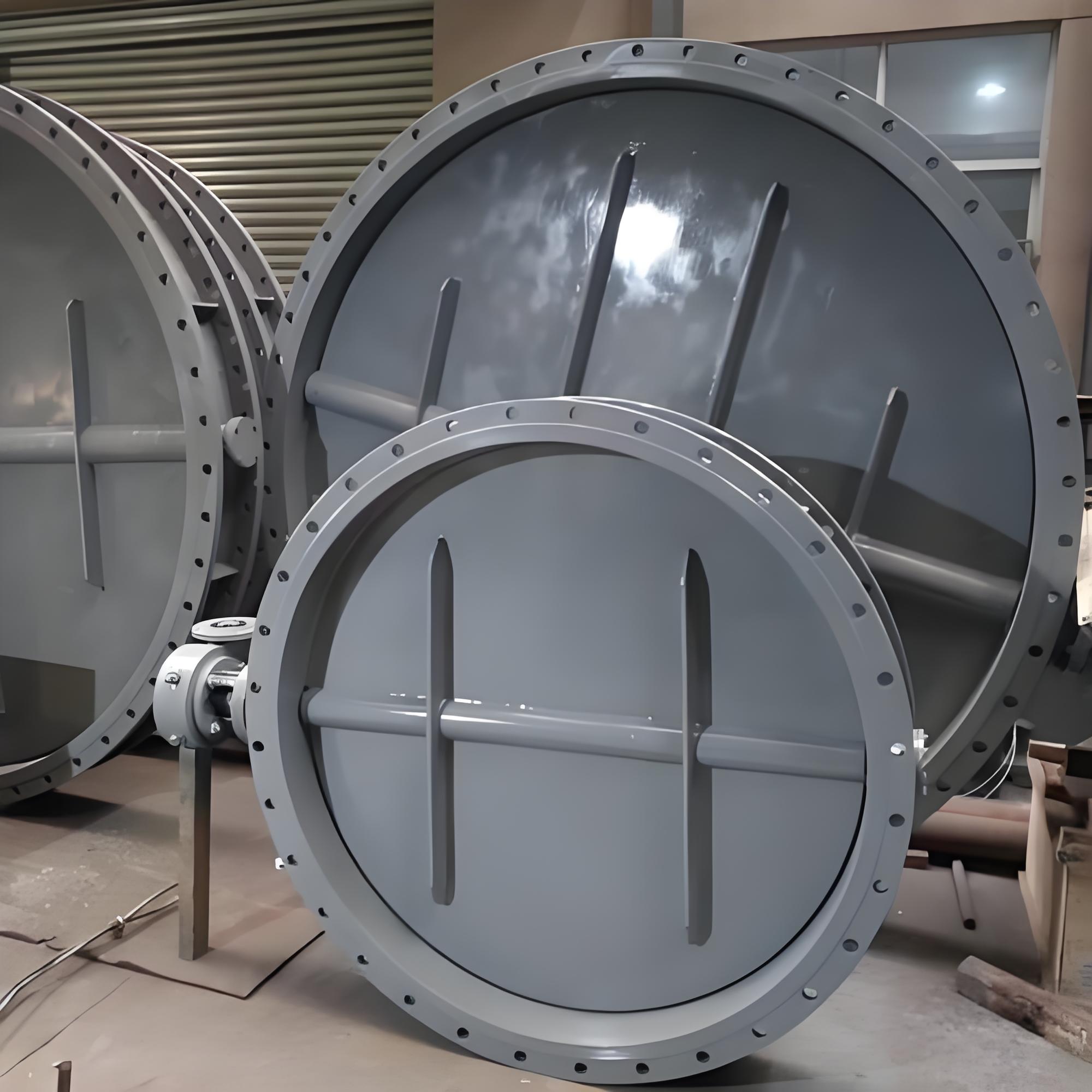

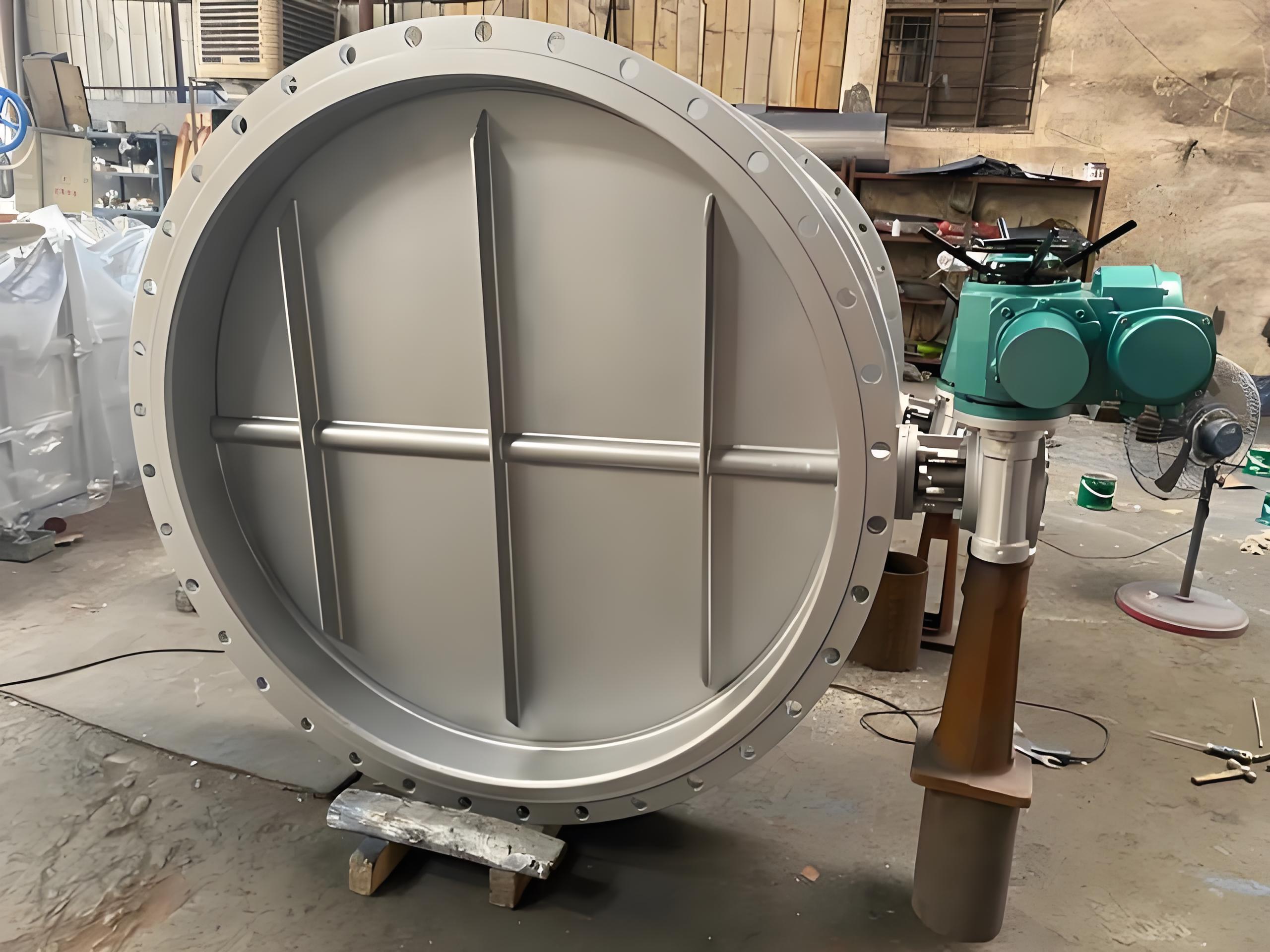

D941W-1系列電動通風蝶閥是一種專為低壓、大流量介質控制設計的工業閥門，特別適用于DN1200等大口徑管道系統。該閥門由中線式蝶板、短結構鋼板焊接閥體及角行程電動執行機構組成，具備結構緊湊、重量輕、流阻小及啟閉迅速等顯著特點。
在冶金、電力、石化、建材及環保等行業中，D941W-1主要應用于煤氣輸送、含塵氣體處理、煙道氣凈化及通風除塵系統。其核心功能在于對介質流量進行精確調節或截斷，適應從常溫到高溫（最高可達650℃，視材質而定）的復雜工況。對于DN1200規格，該閥門能有效解決大口徑管道中因熱脹冷縮導致的卡死問題，并確保較低的泄漏率（通常≤1.5%）。
1. 型號含義
D：蝶閥
9：電動驅動
4：法蘭連接
1：中線式結構
W：閥座密封面由閥體直接加工而成（無額外密封圈，即“全金屬硬密封”或“同材質密封”）
-1：公稱壓力等級代號，通常對應PN0.1 MPa（部分標準中也可能指代特定壓力范圍，需結合具體廠家標準，一般D941W系列壓力范圍為PN0.05~0.6 MPa，部分可達1.0 MPa）。
2. DN1200關鍵技術參數
公稱通徑 (DN)：1200 mm
公稱壓力 (PN)：0.05 MPa, 0.1 MPa, 0.25 MPa, 0.6 MPa（根據工況選擇，DN1200常見為PN0.1或PN0.25）
適用介質：煤氣、空氣、煙氣、含塵氣體、廢氣等。
適用溫度：
碳鋼閥體：-196℃ ~ +350℃（常規），最高可達+450℃。
不銹鋼閥體：可耐受更高溫度，部分特殊設計可達+650℃或以上。
連接形式：法蘭連接（遵循GB/T9115或ANSI/DIN標準）。
結構長度：遵循GB/T12221標準，DN1200的結構長度通常在550mm-600mm左右（具體需參照廠家圖紙，不同標準略有差異）。
泄漏率：≤1.5%（符合JB/T9092或GB/T13927標準）。
針對DN1200大口徑工況，選型時需重點考慮以下維度：
1. 閥體與材質選擇
閥體/蝶板材質：
WCB (鑄鋼/碳鋼)：適用于大多數常溫至中溫（<350℃）、非強腐蝕性介質，如普通煙氣、空氣。性價比高，強度高。
304/316L 不銹鋼：適用于腐蝕性介質、高溫環境或對潔凈度要求較高的場合。耐蝕性強，但成本較高。
耐熱鋼：若介質溫度超過450℃，需選用專用耐熱合金鋼。
密封形式：D941W采用“W”型密封，即閥座與閥體一體成型。這種設計避免了橡膠或聚四氟乙烯密封在高溫下的老化失效問題，適合高溫煙氣，但密封等級通常為軟密封或半硬密封級別，不適用于高壓差嚴格切斷場合。
2. 壓力與溫度匹配
壓力等級：DN1200大口徑閥門受面積影響，受力巨大。務必確認管道最大工作壓力。若壓力超過0.6 MPa，需校核閥體壁厚及執行機構扭矩是否足夠。常規通風系統多為PN0.1-PN0.25 MPa。
溫度補償：大口徑閥門在高溫下膨脹量大。選型時應確認閥門設計有較大的蝶板與閥體間隙，以防止熱膨脹卡死。
3. 作用方式與控制信號
作用形式：
電-開式 (Fail-Close)：斷電時閥門關閉（彈簧復位或默認位置），適用于需要故障安全關閉的場合（如防火排煙）。
電-關式 (Fail-Open)：斷電時閥門打開，適用于需要故障安全開啟的通風散熱場合。
控制類型：
開關型 (On-Off)：僅用于全開或全關，接收開關量信號。
調節型 (Modulating)：用于連續流量調節，接收4-20mA DC或1-5V DC模擬量信號，內置伺服系統，可實現PID精確控制。
4. 防護等級與防爆要求
防護等級：戶外安裝建議選用IP65或IP67，以防雨水灰塵侵入。
防爆要求：若用于煤氣、瓦斯等易燃易爆環境，必須選用防爆型電動執行機構（如ExdⅡCT4認證）。
DN1200閥門由于口徑大，所需操作力矩較大，執行機構的選型至關重要。
DN1200閥門由于口徑大，所需操作力矩較大，執行機構的選型至關重要。
1. 執行機構類型推薦
智能型角行程電動執行機構：
優勢：集成度高，內置伺服放大器、控制器和反饋模塊。無需外接伺服放大器，接線簡單（僅需電源+控制信號）。
常見品牌/型號參考：UNIC系列、PSQ系列、HQ系列、CH系列、361RS系列等。這些系列均支持4-20mA信號輸入，具備過力矩保護、過熱保護、雙重限位等功能。
適用性：特別適合需要遠程DCS/PLC控制的調節回路。
2. 扭矩計算與選型原則
力矩需求：DN1200蝶閥的操作力矩受介質壓力、流速、摩擦系數影響。一般經驗公式估算：T = K \times D^2 \times PT=K×D
2
×P（K為系數，D為直徑，P為壓差）。
安全系數：選型時，執行機構的輸出扭矩應大于閥門最大操作力矩的1.3-1.5倍，以應對啟動慣性及可能的雜質卡阻。
動作時間：
快速啟閉：15-30秒，適用于緊急切斷或火災排煙系統。
常規調節：45-60秒或更長，適用于平穩流量調節，減少水錘效應。
注意：大口徑閥門動作過快可能引起管道振動，需根據工藝要求設定合適的全行程時間。
3. 電源與控制信號
電源電壓：
AC 220V / 50Hz：最常見，適用于大多數工業現場。
AC 380V / 50Hz：適用于大功率電機，減少電流沖擊。
DC 24V：適用于本質安全回路或直流控制系統。
控制信號：
調節型：4-20mA DC（主流），1-5V DC。
開關型：無源觸點或有源開關信號。
反饋信號：4-20mA DC閥位反饋，便于上位機實時監控開度。
4. 附加功能配置
手動操作機構：必須配備手輪或手柄，以便在斷電或調試時進行手動操作。
限位開關：機械式或電子式雙重限位，防止過轉損壞閥門。
加熱器：若安裝在潮濕或低溫環境，建議選配執行機構內部加熱器，防止冷凝水導致電路短路。
通訊接口：高端智能執行器可選配Profibus-DP、Modbus RTU等通訊模塊，實現數字化管理。
為確保準確選型，訂貨時需提供以下詳細信息：
基本參數：產品名稱（電動通風蝶閥）、型號（D941W-1）、公稱通徑（DN1200）、公稱壓力（PN值）。
工況條件：介質名稱、最高/最低工作溫度、最大工作壓力、是否有腐蝕性或粉塵含量。
執行機構要求：
電源電壓（AC220V/380V/DC24V）。
控制方式（開關型/調節型）。
控制信號類型（4-20mA/1-5V/開關量）。
