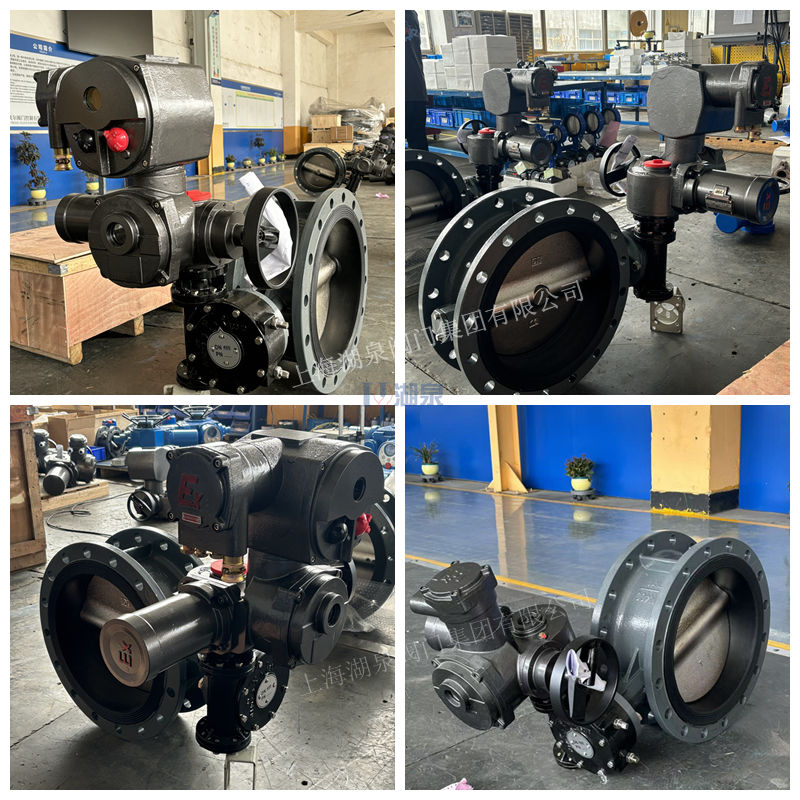

WSD94F-10Q DN400隔爆兼本質安全型電動瓦斯蝶閥是一款專為煤礦瓦斯抽放、輸送等易燃易爆介質工況設計的管道控制設備。該產品集成了隔爆與本質安全雙重防爆技術，適用于爆炸性危險環境，確保作業安全。

一、產品概述‌

二、核心特點

• ‌雙重防爆設計‌：執行機構殼體采用硬質鋁合金，經陽極氧化和聚酯粉末涂層處理，防護等級達IP67，防爆等級為BT4（可選IP68與CT4），兼具隔爆外殼與本質安全電路，滿足煤礦等高危環境要求。‌
• 密封性能‌：采用三偏心密封原理，閥座與蝶板幾乎無磨損，具備越關越緊的自緊功能。密封圈選用不銹鋼制作，兼具金屬硬密封的耐用性與彈性密封的適應性，在低溫至≤425℃的工況下均保持優良密封。‌
• ‌耐用結構與材料‌：蝶板密封面堆焊鈷基硬質合金，耐磨性強；大規格蝶板采用桁架結構，強度高、過流面積大、流阻小。主要零件材質可選碳鋼、不銹鋼等，耐腐蝕且使用壽命長。‌
• ‌靈活安裝與操作‌：閥門具備雙向密封功能，安裝不受介質流向與空間位置限制。驅動裝置支持多工位（旋轉90°或180°）安裝。執行器配備手動離合器，在斷電時可手動操作，通電時自動復位。‌
• ‌智能控制選項‌：電動執行機構提供多種控制模式，包括常規煤安防爆開關型、智能一體式開關型/調節型、以及支持RS-485總線通信的本安型智能一體式型號。可接受開關量信號、4-20mA模擬信號等進行控制，實現遠程操作與狀態反饋。‌

三、主要技術參數

• ‌公稱通徑‌：DN50-1200（本型號為DN400）‌
• ‌公稱壓力‌：PN1.0MPa（其他可選PN1.6MPa）‌
• ‌適用溫度‌：碳鋼材質為-29℃～425℃；不銹鋼材質可達-40℃～650℃‌
• ‌適用介質‌：水、空氣、天然氣、瓦斯、油品及弱腐蝕性流體‌
• ‌驅動方式‌：電動（電源電壓AC380V/660V）‌
• ‌泄漏率‌：符合GB/T13927-92標準‌

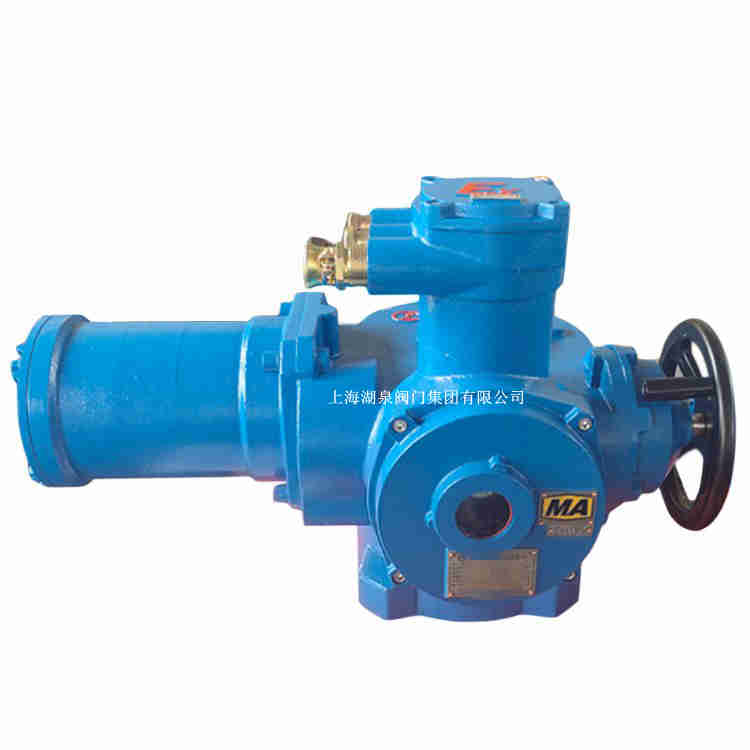

四、執行機構關鍵功能

• ‌電機‌：全封閉鼠籠式電機，體積小、扭矩大、慣性小，絕緣等級F級，內置過熱保護開關。‌
• ‌指示器‌：中心軸安裝凸透鏡式指示器，便于觀察閥門位置且不積水。‌
• ‌干燥器‌：控制內部濕度，防止凝結，保持電氣元件干燥。‌
• ‌限位與保護‌：配備機械與電子雙重限位開關，調整簡便精確；扭矩開關提供過載保護，在閥門卡澀時自動斷開電源。‌
• ‌傳動機構‌：采用高效雙蝸輪蝸桿傳動，扭矩大、噪音低（≤50分貝）、帶自鎖功能防止反轉，無需額外維護。‌

五、典型應用場景
